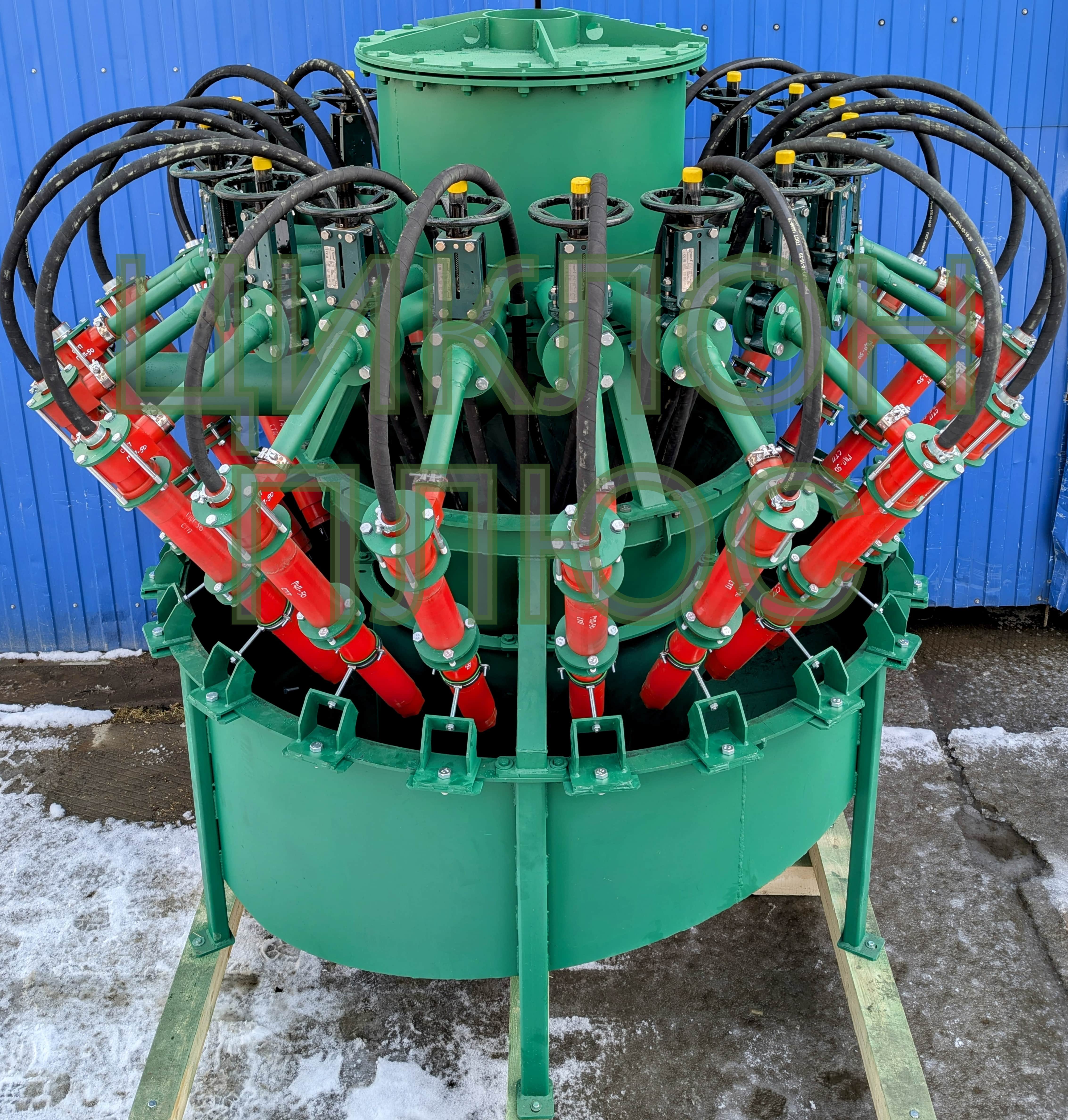

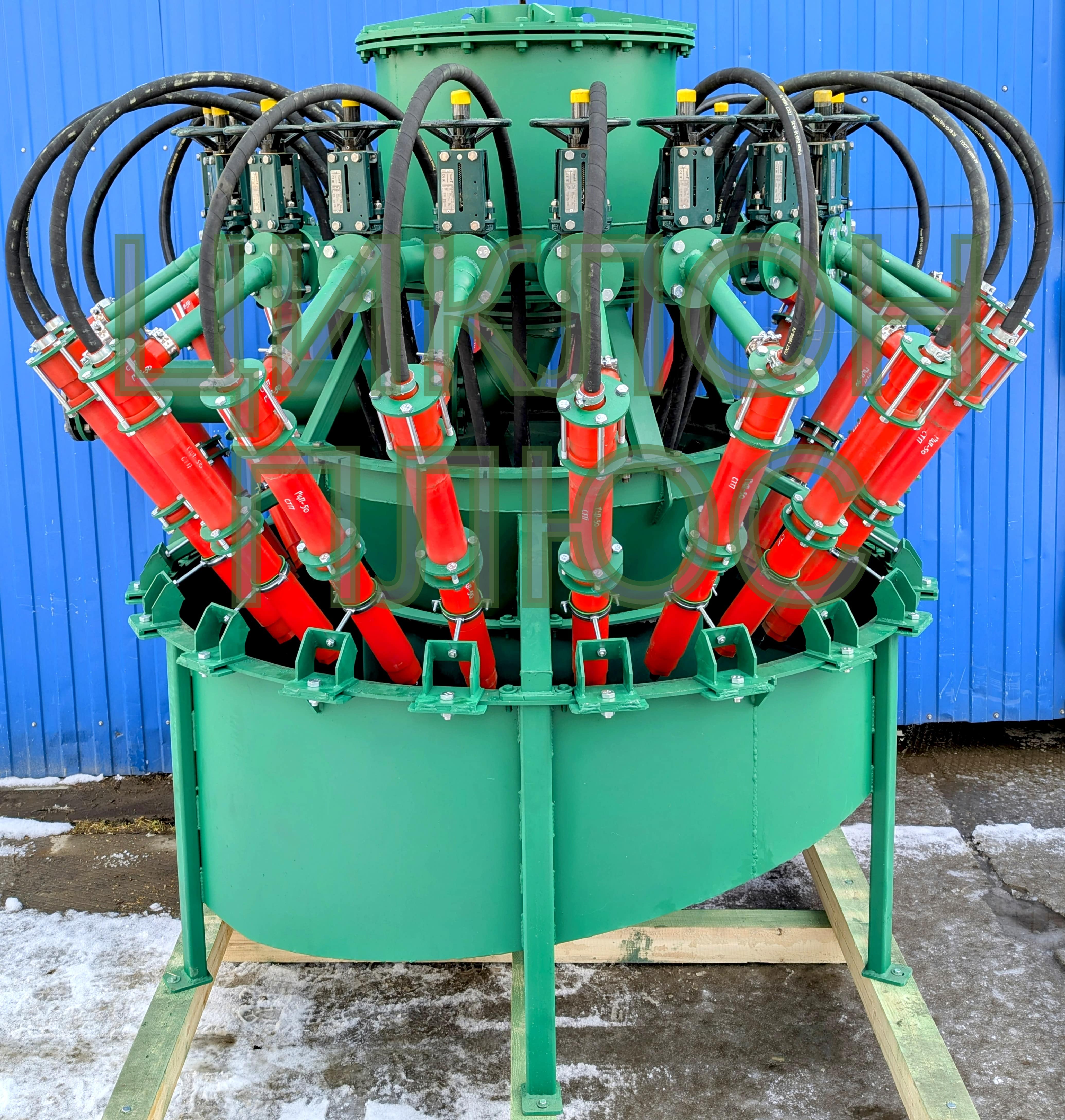

Батарея гидроциклонов ГЦП-50-2,5х20

1

Назначение и состав оборудования

1.1

Состав оборудования и необходимое количество

Типоразмер гидроциклона

ГЦ50

Диаметр цилиндрической части, мм

50

Угол конусности, град.

2,5

Рабочее давление гидроциклона, бар

0,7÷2,0

Производительность гидроциклона при рабочем давлении (0,7÷2,0 бар), м³/час

2÷3,5

Количество гидроциклонов ГЦП50-2,5 в блоке:

рабочих, шт.

резервных, шт.

20

-

Количество блоков гидроциклонов, шт.

1

Производительность блока гидроциклонов, м³/час не менее

60

1.2

Гидроциклон классификации пульпы предназначен:

Классификация продукта по крупности

20 мкм

Производительностью по входу  при давлении

1 бар, м3/ч, не менее

2 бар, м3/ч, не менее

60

85

Содержание твердого по весу, %

15,68

1.3

Состав блока батареи гидроциклонов:

1.3.1

Опорные конструкции блока (рама) с элементами крепления оборудования

комп.

1

1.3.2

Коллектор питающий (распределитель питания) Ду125

шт.

1

1.3.3

Коллектор верхнего слива (приемник верхнего слива) Ду150

шт.

1

1.3.4

Коллектор нижнего слива (приемник пескового продукта) Ду100

шт.

1

1.3.5

Соединительная арматура (трубные соединения оборудования)

комп.

1

1.3.6

Запорно-регулирующая арматура и КИП

шт.

20

№

Наименование показателя

Показатель

1

Диаметр гидроциклона,  мм

50

2

Угол конуса, градусов

2,5

3

Эквивалентный диаметр питающего отверстия,  мм

12

4

Диаметр сливного отверстия, мм

14

Давление на вводе, бар

0,8 ÷ 3,5

5

Производительность гидроциклона по питанию

 при давлении 1 bar, м³/час не менее

3

6

Производительность блока гидроциклонов, м³/час

60

7

Граничное зерно разделения (крупность слива), мкм

20

8

Габаритные размеры установки блока гидроциклонов на раме

длина, мм не более

ширина, мм не более

высота, мм не более

1400

1600

2000

9

Общий вес оборудования, кг не более

650
