Лабораторная гидроциклонная установка

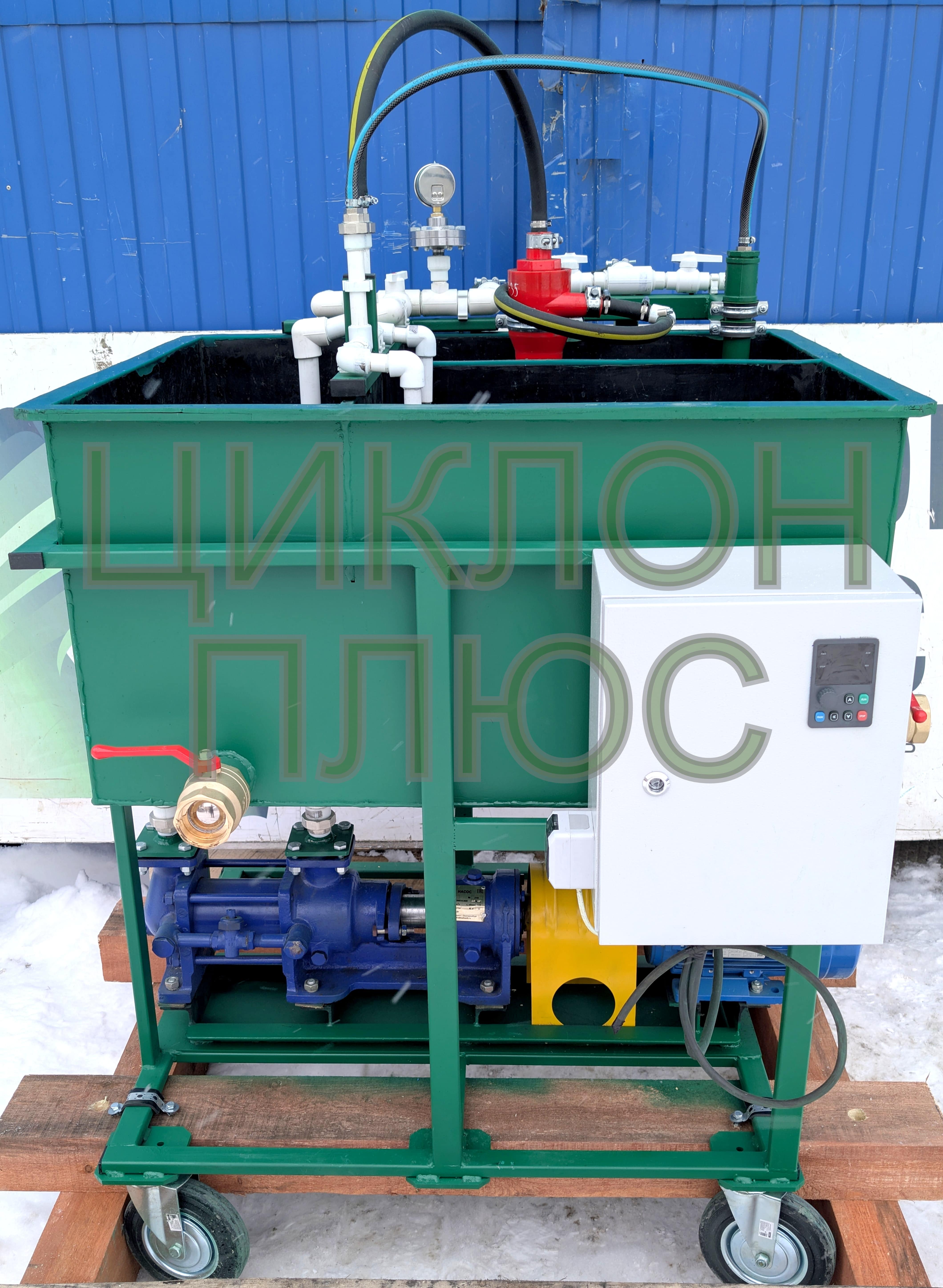

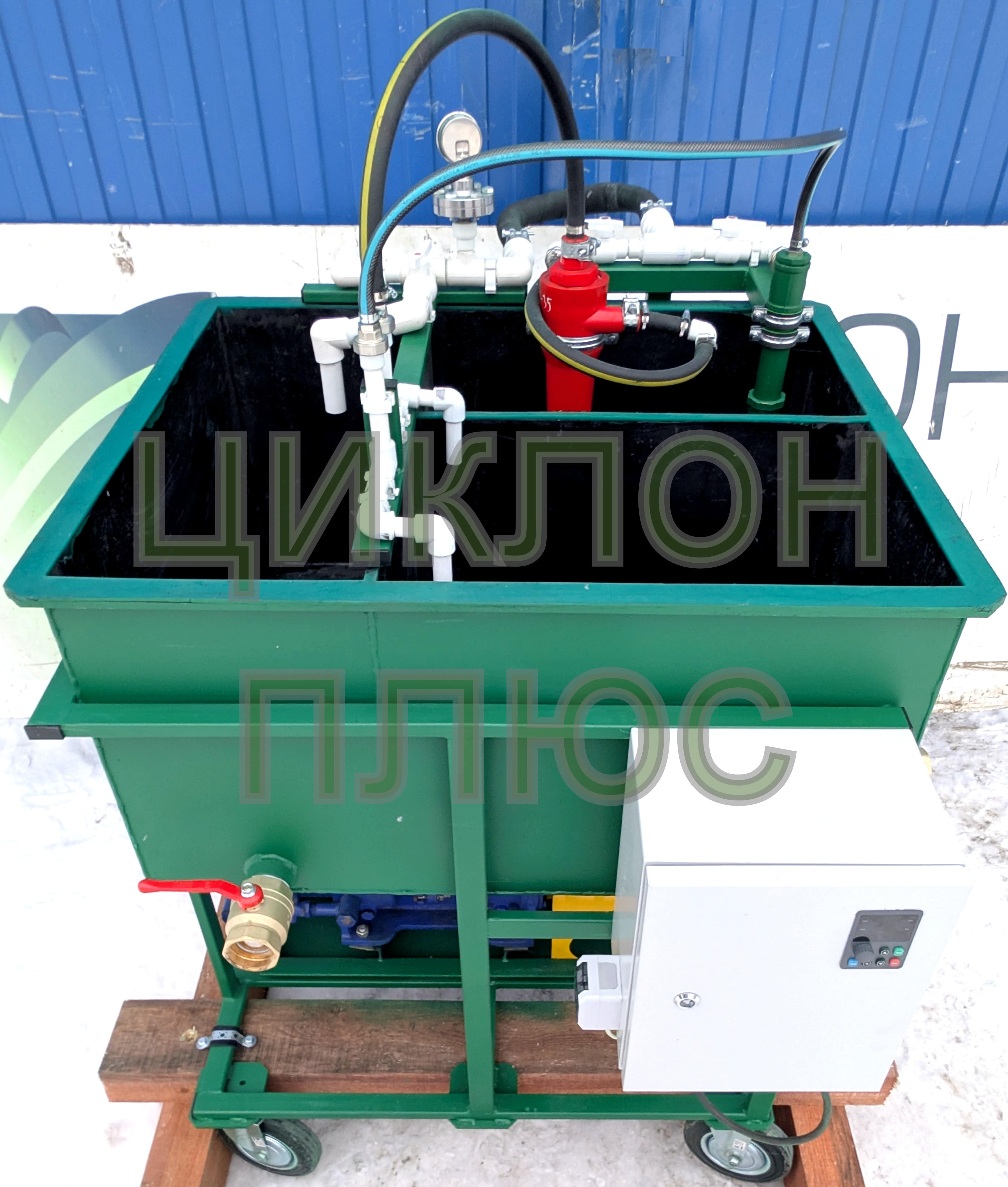

Лабораторная гидроциклонная установка УЛГЦП-3 предназначена для классификации продуктов в водной среде по крупности, обезвоживания, сгущения и дешламации пульп.
Конструктивное исполнение лабораторной гидроциклонной установки представлено на чертеже УЛГЦП-3.03.000ВО Установка лабораторная УЛГЦП-3 чертеж общего вида.. Установка состоит из комплектующих частей:
- Гидроциклон ГЦП-25, угол конуса 6,5 град., материал корпуса – полиуретан/сталь
- Гидроциклон ГЦП-35-5, угол конуса 5 град., материал корпуса – полиуретан
- Гидроциклон ГЦП-50-10, угол конуса 10 град.
- Гидроциклон ГЦП-75-10, угол конуса 10 град., материал корпуса – полиуретан
- Гидроциклон ГЦП-100-10, угол конуса 10 град., материал корпуса - полиуретан
- Питающий насос- Н1В 6/5-5 380В – 1 шт;
- емкость приготовления пульпы (зумпф насоса, футерованный резиной) – 1 шт.;
- приемные емкости песков и слива гидроциклона (футерованные резиной) – 2 шт;
- трубная разводка, запорная арматура; манометр стрелочный и механический датчик давления с мембранным разделителем сред;
- запорная арматура кран шаровой Ду40 на сливе (опорожнении) емкостей питания и слива гидроциклона – 3 шт.;
- монтажная рама (опорная конструкция) с элементами крепления оборудования – 1 комплект.
Показатели | Гидроциклон ГЦП-25 | Гидроциклон ГЦП-35-5 | Гидроциклон ГЦП-50-10 | Гидроциклон ГЦП-75-10 | Гидроциклон ГЦП-100-10 | |
Производительность установки по входу гидроциклона, м3/час | ||||||
минимальное при давлении 0,08 МПа | 0,6 | 1,7 | 2,6 | 4,4 | 7 | |
среднее при давлении 0,10 МПа | 0,75 | 2 | 3 | 5 | 8 | |
максимальное при давлении 0,25 МПа | 1,2 | 3,1 | 4,7 | 8 | 12 | |
Рабочий угол конуса циклона, град | 6,5° | 5 | 10° | 10° | 10° | |
Диаметр приемной камеры гидроциклона, мм | 25 | 35 | 50 | 75 | 100 | |
Показатели | Гидроциклон ГЦП-25 | Гидроциклон ГЦП-35-5 | Гидроциклон ГЦП-50-10 | Гидроциклон ГЦП-75-10 | Гидроциклон ГЦП-100-10 | |
Эквивалентный диаметр входного отверстия, мм | 9 | 10 | 12 | 22 | 36 | |
Диаметр сливного отверстия насадки, мм | 8 | 10 | 13 | 20 | 28 | |
Диаметр выходного отверстия песковой насадки, мм | 8; 10; 12; 14; 16; 18; 20; 22; 24 | |||||
Номинальная подача агрегата насосного, м3/час | 1,8 | |||||
Тип присоединения агрегата насосного | фланец | |||||
Материал исполнения гидроциклона | Полиуретан/сталь | полиуретан | ||||
Габаритные размеры гидроциклонной установки, мм, длина ширина высота |
1200 1200 1 800 | |||||
Масса в сухом состоянии, кг не более | 305 | |||||
