Насос-гидроциклонные установки УНГ-3 трехпродуктовые с гидроциклоном ГЦ-200/3 для очистки воды от нефти (нефтепродуктов) и песка

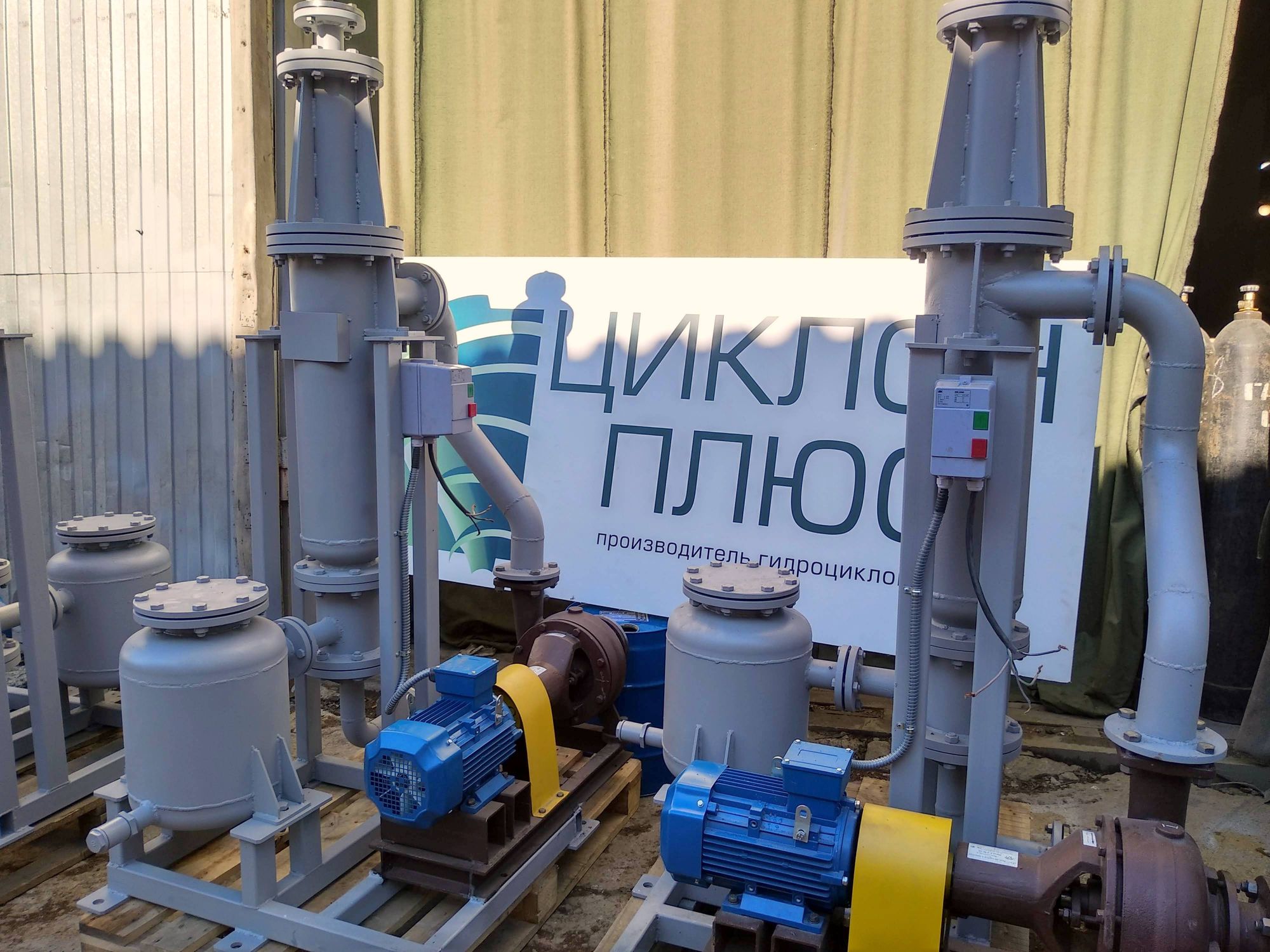

По заявке заказчика были изготовлены три гидроциклонных установки для очистки воды от нефти, нефтепродуктов, песка и ржавчины.

Установка укомплектована трехпродуктовым гидроциклоном ГЦ-200/3 производства ЦИКЛОН ПЛЮС, позволяющим разделять исходную пульпу на три составляющих: вода, нефтепродукты, твердые частицы (песок, ржвачина).

Очищенная вода после гидроциклона поступает на верхний слив, нефтепродукты разделяются на нижнем сливе, твердые частицы попадают в шламосборник с промывкой.

Трехпродуктовый гидроциклон ГЦП-200/3.01.000 ВО

Назначение гидроциклона трехпродуктового ГЦ-200/3 - гидроциклонная очистка пластовой и подтоварной воды от мех. примесей (наименьший размер частиц плотностью 2,6 тн/м3 удаляемых при очистке воды и растворов (степень очистки) - до 50 мкм), отделение (сепарирование) "легкой" составляющей жидкости (нефти).

Техническая характеристика Гидроциклона трехпродуктового ГЦ-200/3:

Диаметр приемной камеры гидроциклона - 200 мм;

Условный диаметр сливного патрубка – 80 мм;

Эквивалентный диаметр питающего отверстия – 50 мм;

Угол конусности гидроциклона – 10 градусов;

Рабочий напор (давление питания) гидроциклона – 0,2 – 6,0 МПа;

Потери напора в гидроциклоне - не более 0,005 МПа;

Производительность гидроциклона при давлении на входе 0,4 МПа не менее 65 м3/час.

Содержание углеводородов на выходе – менее 100 мг/л
